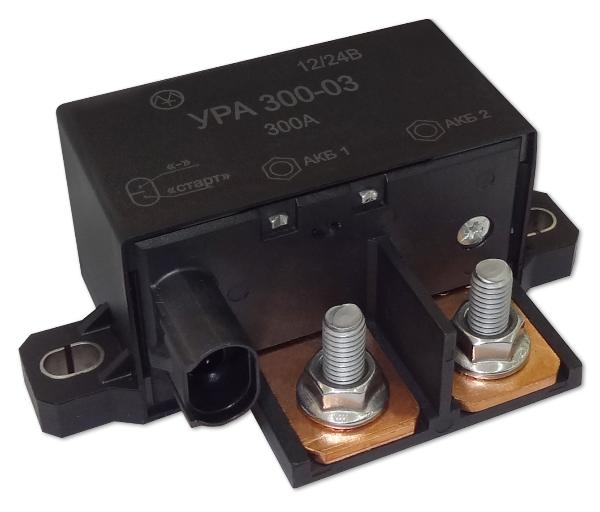

УРА 300-03

Предназначено для автоматического подключения/отключения дополнительного аккумулятора к бортовой сети автомобиля. Автономный режим работы аккумуляторов позволяет использовать второй аккумулятор для питания дополнительных устройств, таких как автомагнитола, холодильник, осветительные приборы, лебедка и т.п. Это исключает разрядку основного аккумулятора, необходимого для надежного старта двигателя.
Подключение и отключение второй батареи происходит автоматически, при достижении и удержании на батарее в течение 6с напряжения ≥13,2В(26,4В) и ≤12,8В(25,6В) соответственно. Для управления устройством предусмотрена клемма «старт». Доступны 3 режима управления:
1 - всегда выключено
2 - автоматический
3 - продолжительный/кратковременный
Третий режим используется при подключении дополнительных устройств большой мощности (лебедки, доп. освещение) или при запуске двигателя в холодное время года.
Применяется на автомобилях, а также на морских судах с напряжением бортовой сети 12В и 24В.

Подробнее

Характеристики

Номинальное напряжение, В	12/24
Максимально допустимая разность напряжений (2 режим), В	8
Максимально допустимое падение напряжения (2 режим), В	0,5
Напряжение включения, В	13,2/26,4
Напряжение выключения, В	12,8/25,6
Номинальный ток, А	300
Ток потребления, мА	1,5
Время кратковременного режима, с	30
Время задержки включения/выключения, с	6
Степень защиты	IP54
Присоединительные резьбовые клеммы	М8
Габаритные размеры, мм	120х74х47
Масса, г	370

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Установка и подключение
1.1 Отключить провод «массы» от аккумулятора!
1.2 Закрепить устройство на кузов автомобиля в непосредственной близости от аккумулятора в положении, исключающем попадание воды (контактами вниз). При невозможности исключить попадание воды в корпус необходимо дополнительно герметизировать крышку специальным средством (клей, герметик).

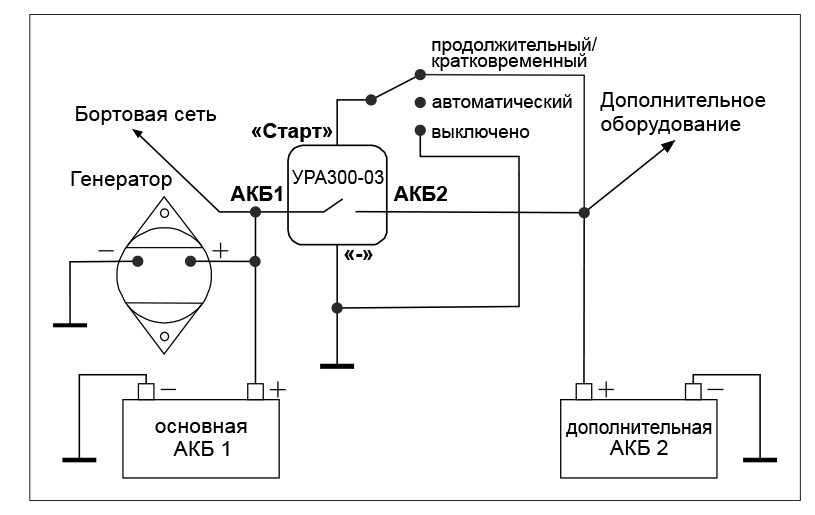

1.3 Подключить устройство в соответствии со схемой рис.1, используя провода сечением:
не менее 0,5мм² - для цепей «Старт» и «-»,
не менее 25мм² - для цепей «АКБ1» и «АКБ2».
Схема УРА300-03.jpg

Примечание: Допускается менять местами контакты «АКБ1» и «АКБ2».
