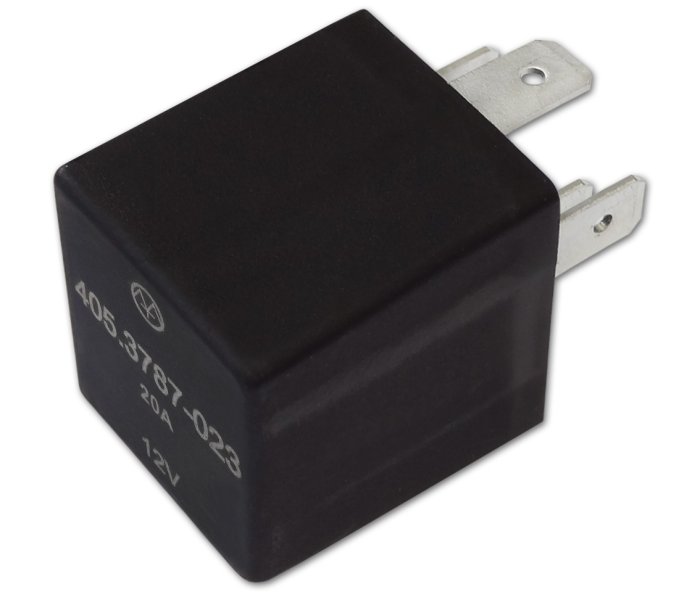

Предназначено для плавного включения электродвигателя вентилятора охлаждения двигателя транспортного средства.
Представляет собой устройство, собранное на основе мощного силового ключа, управляемого посредством ШИМ. Плавное включение позволяет нивелировать броски тока в силовой цепи.
Для защиты от импульса ЭДС индуктивной нагрузки внутри реле установлен диод между контактами «85» и «87».
Визуализация включения цепи обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
| Номинальное напряжение, В | 12 |
| Максимальный ток коммутации, А | 20 |
| Ток потребления, не более, мА | 20 |
| Время включения, с | 4 |
| Полярность | «30» - плюс, «87» - нагрузка |
| Частота ШИМ, Гц | 20 000 |
| Габаритные размеры, мм | 40х28х25 |
| Масса не более, г | 15 |
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Установка и подключение
| Работы по установке реле производить при отключенной аккумуляторной батарее |
Подключить реле в соответствии со схемой рис.1.
Внимание! Категорически запрещается подключение реле в обратной полярности.
