| Работы по установке реле производить при отключенной аккумуляторной батарее |

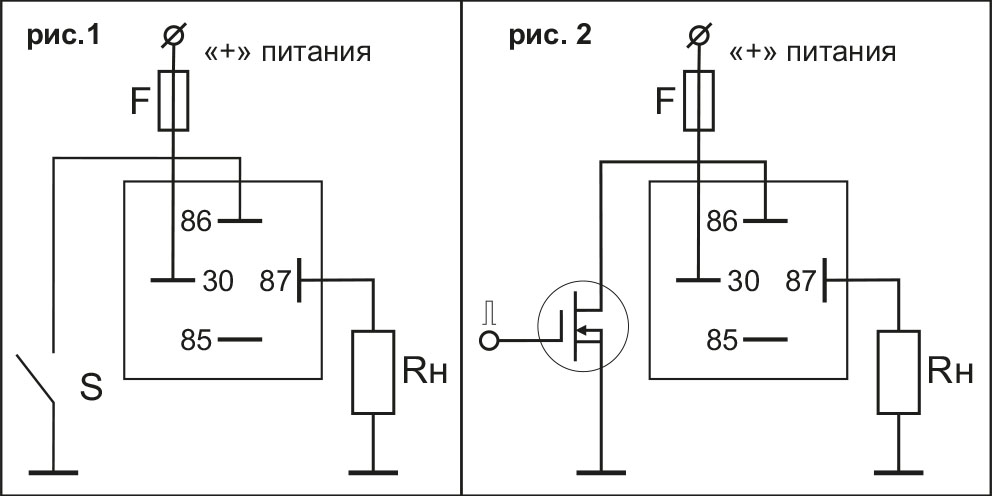

Подключить реле в соответствии со схемами рис.1 или рис.2.
Управление реле осуществляется “минусом”.
Внимание! Категорически запрещается подключение реле обратной полярностью.
Вывод 85 не используется
Внимание! При подключении индуктивной нагрузки для защиты устройства от ЭДС самоиндукции обязательно подключить параллельно нагрузке защитный диод (в комплект не входит).
