РЕГТАЙМ9-С-01

Предназначено для включения различных устройств на определённое время.

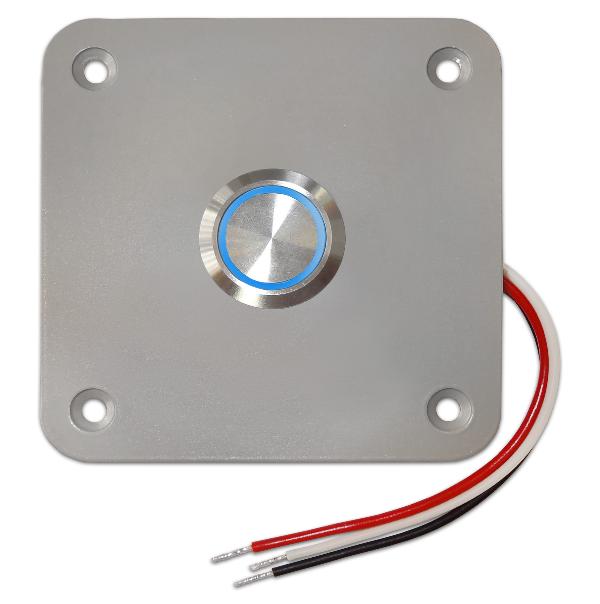

Представляет собой установленную в панель кнопку с соединительными проводами. Кнопка имеет подсветку синего цвета.
Осуществляет коммутацию «+» питания с помощью силового ключа, имеет функцию установки времени.
Применяется на автомобилях любой марки с напряжением 12В и 24В.

Подробнее

Характеристики

Номинальное напряжение, В	10-30
Ток коммутации, не более, А	10
Ток потребления (выкл.), не более, мА	5,5
Время работы (диапазон установки), мин	0-100
Длина соединительных проводов, м	0,2
Габаритные размеры панели, мм	104х104
Габаритные размеры реле, мм	Ø33х17
Масса, не более, кг	0,045

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Установка и подключение

Подключение прибора производить при отключенной аккумуляторной батарее.

1.1 Произвести электрическое соединение реле, используя провода, выходящие из корпуса: красный - “+”, черный - “-”, белый - нагрузка.
1.2 Закрепить панель с реле.
1.3 Включение/выключение нагрузки осуществляется с помощью кратковременного нажатия на кнопку.

2 Установка времени работы

2.1 Нажать и удерживать кнопку не менее 5 секунд до погасания подсветки.
2.2 Отпустить кнопку.
2.3 Нажать кнопку кратковременно для начала отсчёта времени в секундах (1с=1мин). Подсветка будет мигать.
2.4 Нажать кнопку кратковременно по окончании времени. Подсветка будет гореть.
При снятии питания реле сохраняет установленное значение времени в энергонезависимой памяти.

Документы

Регтайм9-С-01(р.1)_инструкция

113.3 Кб
