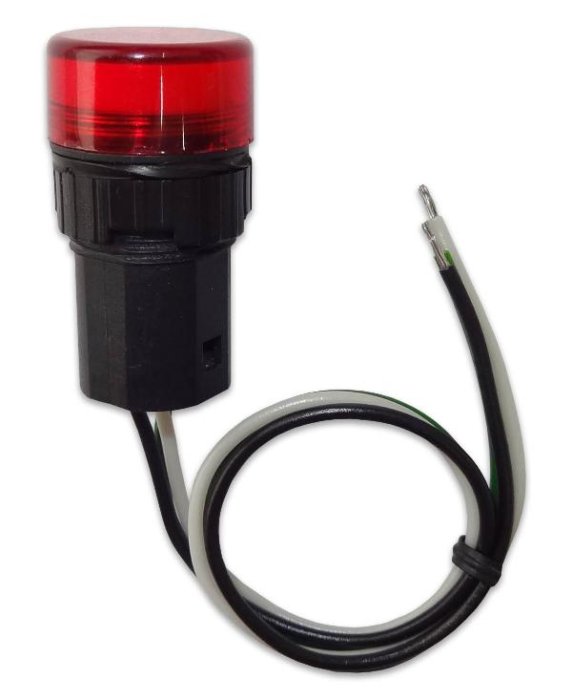

РЕЗВУН 8-К-02

Предназначен для работы в низковольтных цепях постоянного тока. Служит для подачи постоянного комбинированного сигнала (звуковой и световой одновременно) или постоянного светового с целью предупреждения о включении каких-либо устройств на транспортных средствах (ТС) с напряжением бортовой сети 12В.
Световая индикация красного свечения.

Подробнее

Характеристики

Номинальное напряжение, В	12
Ток потребления, не более, мА	50
Уровень звука, дБ/10см	85
Длина проводов, мм	180
Применяемость	Автомобили с напряжением бортовой сети 12В, Сигнализатор 12 вольт
Габаритные размеры, мм	Ø18,5х33
Масса, г	11

Описание

Рекомендации по монтажу:

1. Установить индикатор в удобном для использования месте.
2. Черный провод соединить с “массой” ТС.
3. Для получения сигналов к “+12В” ТС подключить:
-белый провод - световой сигнал,
-зеленый провод - комбинированный сигнал (световой и звуковой сигнал).
Монтажное отверстие 16 мм.

Документы

Резвун8-К-02(р.2)_инструкция

115.4 Кб
