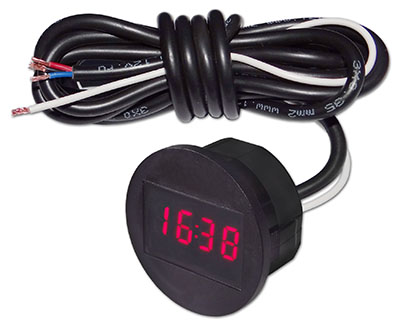

Монтаж и подключение
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Подключите индикатор в соответствии с таблицей:
Цвет провода |
Назначение |
Красный |
“+” питания |
Синий |
“+” замка зажигания |
Черный |
“Масса” |
Описание работы
После подачи питания на красный провод индикатор начинает отсчёт времени.
Индикация текущего времени начинается при подаче питания на синий провод.
При снятии питания с синего провода индикация прекращается.
Установка времени
1. Замкнуть белый провод на “массу” в течение 2с для входа в режим установки времени. Крайний разряд начнёт мигать.
2. Выбрать необходимое значение кратковременными замыканиями белого провода на “массу”.
3. Перейти к следующему разряду длительным замыканием белого провода на массе.
4. Повторить п.2 и п.3 необходимое количество раз.
При бездействии в течении 10с индикатор перейдёт в рабочий режим.
ВНИМАНИЕ! Не допускается замыкание белого провода на цепь питания.
Примечание: Для удобства рекомендуется вывести белый провод на отдельную кнопку.
