Блок управления подъемом оси БУ-9-01

Новинка

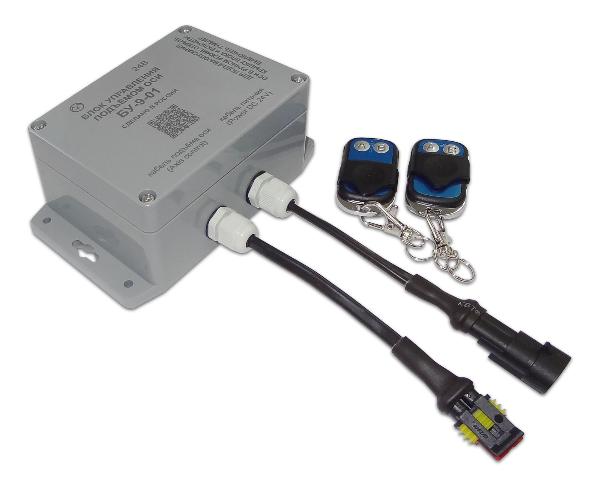

Предназначен для управления подъемной осью полуприцепа с помощью пульта дистанционного управления (ДУ). Представляет собой размещенный в герметичном корпусе блок управления с радиореле и тумблером резервного (ручного) включения.

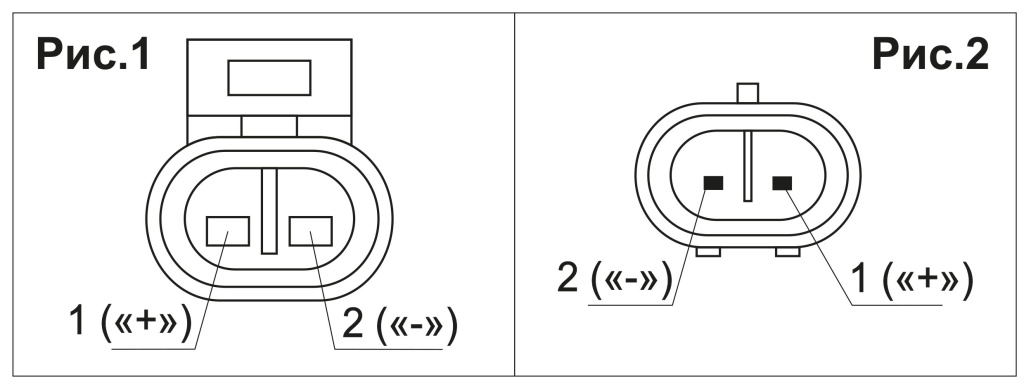

Корпус прибора оснащен двумя гермовводами с кабелем подъемной оси с двухгнездовой герметичной колодкой (рис.1) и кабелем питания с двухштыревой герметичной колодкой (рис.2).
С изделием поставляются комплекты для сборки присоединительных колодок (штыревой и гнездовой) и два пульта ДУ.

Подробнее

Характеристики

Номинальное напряжение, В	24
Максимальный ток коммутации, А	10
Ток потребления, не более, мА	30
Степень защиты	IP67
Температура эксплуатации, °C	-40...+60
Длина кабеля с колодкой, не менее, мм	150
Тип колодок	AMP
Габаритные размеры корпуса, не более,мм	145х92х55
Масса, не более, кг	0,55

Описание

РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1. Закрепить корпус прибора в удобном для установки и эксплуатации месте.
2. Подключить изделие, используя присоединительные колодки (из комплекта)и учитывая назначение и полярность контактов блока управления (рис.1, рис.2).


3. Включать/выключать радиореле с помощью кнопки «А» на пульте ДУ.
При необходимости, осуществлять коммутацию тумблером ручного включения, расположенным внутри корпуса.

Документы

БУ-9-01(р.1)_инструкция

124.2 Кб
