Предназначено для автоматического включения/выключения различных устройств в зависимости от напряжения бортовой сети автомобиля.
Реле имеет возможность ручной регулировки напряжений включения/выключения. Регулировка осуществляется с помощью встроенных подстроечных многооборотных резисторов через отверстия в корпусе. Визуальная диагностика настройки реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
Применяется на автомобилях любой марки с напряжением бортовой сети 24В.

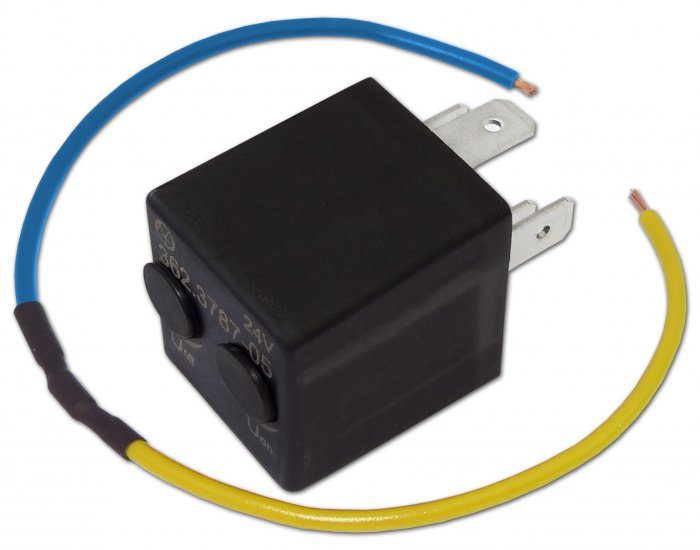

В комплект поставки входит защитный диод с проводами.
1 Установка и подключение

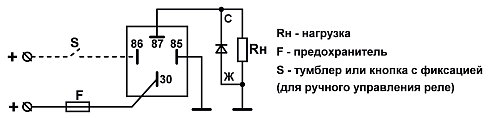

1.1 Подключить реле в соответствии со схемой (рис.1).
При подключении допускается менять между собой контакты «30» и «87»; «85» и «86».
1.2 При подключении индуктивной нагрузки, подсоединить параллельно ей защитный диод (из комплекта), соблюдая полярность: желтый (Ж) провод от диода - к «-» нагрузки, синий (С) - к «+» нагрузки.
2 Режимы работы
2.1 Автоматический режим

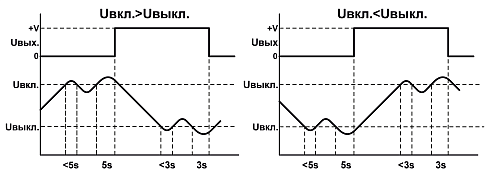

Автоматическое включение и выключение реле происходит в соответсвии с диаграммой (рис.2) в зависимости от настройки (Uвкл>Uвыкл или Uвкл<Uвыкл).
2.1.1 Настройку реле проводить при подключении в соответствии со схемой рис.1 (без тумблера) и таблицей.
2.2 Ручной режим
Реле всегда можно включить принудительно (при условии Uвкл ≠ Uвыкл), включив тумблер S.
3 Настройка
Настройка может осуществляться в процессе работы реле.
Реле работоспособно при условии настройки Uвкл ≠ Uвыкл.
При Uвкл = Uвыкл реле отключается и загорается светодиод.
