ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Установка и подключение
Подключить реле в соответствии с рисунком.
Режимы работы
Реле начинает работать сразу после подачи питания. Силовые контакты реле замыкаются при достижении на входе частоты включения (Fвкл.) и размыкаются при достижении частоты выключения (Fвыкл.).
Примечание: При Fвкл.=Fвыкл. реле размыкается и начинает мигать светодиод.

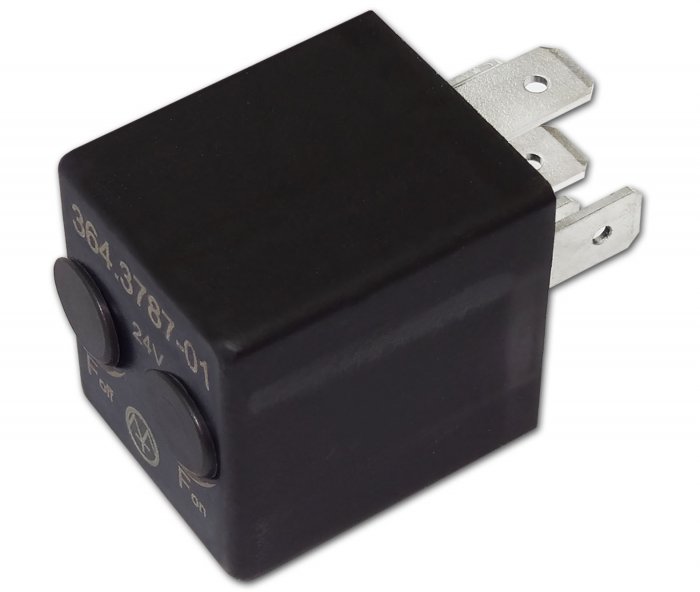

364.3787-01
Реле предназначено для включения/выключения различных устройств в зависимости от частоты входного сигнала. Реле имеет возможность ручной регулировки порогов включения/выключения. Регулировка осуществляется с помощью встроенных подстроечных многооборотных резисторов через отверстия в корпусе.
Визуальная диагностика срабатывания реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
Применяется на автомобилях любой марки с напряжением бортовой сети 24В.
Визуальная диагностика срабатывания реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
Применяется на автомобилях любой марки с напряжением бортовой сети 24В.
Подробнее
Характеристики
Номинальное напряжение, В | 24 |
Максимальный ток коммутации, А | 25 |
Ток потребления, не более, мА | 50 |
Рабочая температура, °C | (-40°С...+85°С) |
Задержка включения/выключения, с | 1/1 |
Частота включения/выключения, Гц | (10...1000)/(10...1000) |
Габаритные размеры, мм | 40х28х25 |
Масса не более, г | 20 |
