1 Установка и подключение
Подключение прибора производить при отключенной аккумуляторной батарее |
1.1 Выбрать подходящее для установки выключателя место.

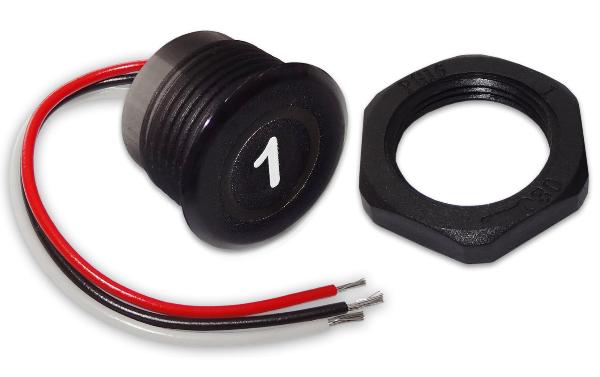

1.2 Вскрыть отверстие Ø23мм и зафиксировать в нем изделие с помощью гайки.
1.3 Произвести электрические соединения, используя провода, выходящие из корпуса: красный - «+», черный - «-», белый - нагрузка.
1.4 Включение / выключение устройств происходит от прикосновения к центру корпуса.
Примечание: ВАЖНО! Подключение индуктивной нагрузки без защитного диода может вывести выключатель из строя.
