1 Установка и подключение
1.1 Выбрать место, подходящее для установки кнопки (панель толщиной 1..5мм).
1.2 Вскрыть отверстие ~Ø16мм и зафиксировать в нем изделие с помощью гайки.

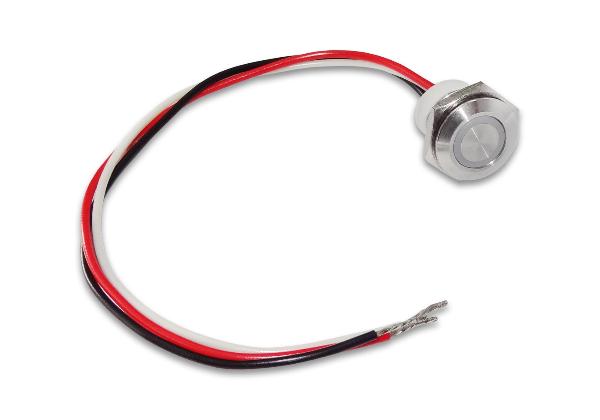

1.3 Произвести подключение, используя провода, выходящие из корпуса:
красный - «+» питания;
черный - «-» питания;
белый - нагрузка.
Примечание: Для корректной работы кнопки подключение ем-костной или индуктивной нагрузки производить через диод (в комплект поставки не входит).
Подключение индуктивной нагрузки без защитного диода может вывести кнопку из строя!
КАВ2-16 (с фиксацией)
Предназначена для включения/выключения различных устройств.
Осуществляет коммутацию “+” питания с помощью силового ключа.
Представляет собой кнопку с фиксирующей гайкой и соединительными проводами.

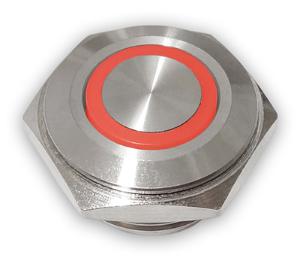

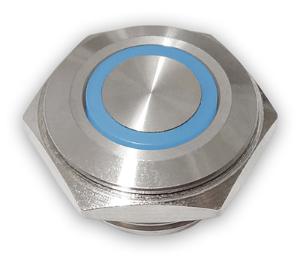

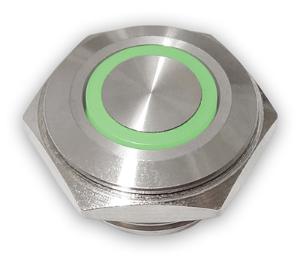

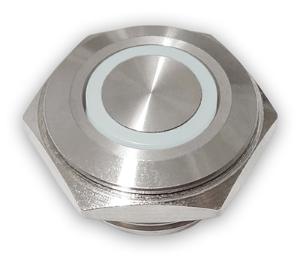

Во включенном состоянии кнопка имеет контурную подсветку.
Осуществляет коммутацию “+” питания с помощью силового ключа.
Представляет собой кнопку с фиксирующей гайкой и соединительными проводами.
Во включенном состоянии кнопка имеет контурную подсветку.
Подробнее
Характеристики
Рабочее напряжение (DC), В | 10-30 |
Ток коммутации, не более, А | 2 |
Ток потребления, не более, мА | 25 |
Количество коммутационных циклов, тыс | 200 |
Рабочая температура, °C | -20...+55 |
Степень защиты | IP67 |
Длина соединительных проводов, м | 0,2 |
Габаритные размеры (без гайки), мм | Ø18х17,5 |
Установочный диаметр | М16 |
Масса, не более, кг | 0,025 |
