Монтаж и подключение

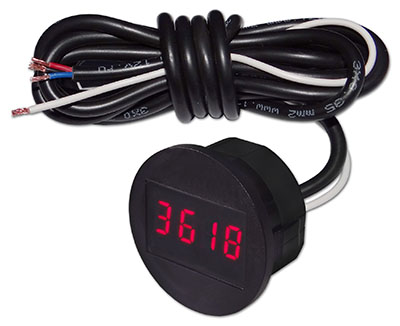

1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм)
2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Подключить провода индикатора в соответствии с таблицей:
Цвет провода | Назначение |
красный | “+” питания |
черный | “масса” |
синий | вход |
Описание работы
При подаче питания индикатор определяет состояние входа:
- низкий уровень,
- высокий уровень,
- Z-состояние (не подключен), и принимает его за исходное.
Приращение показаний счётчика происходит при изменении потенциала на входе от исходного в любое из двух других состояний.
При снятии питания индикатор сохраняет текущее значение в энергонезависимой памяти.
Обнуление счётчика происходит при замыкании белого провода на минус.
Примечание: Для удобства рекомендуется вывести белый провод на отдельную кнопку.
